1. Tujuan [kembali]

Mempelajari cara kerja sensor yang ada.
Mempelajari prinsip kerja sistem kontrol pengalengan susu pada pabrik produksi susu cair menggunakan sensor suhu, sensor ph, sensor tekanan, sensor proximity, sensor water level, sensor kelembapan.
Mempelajari simulasi rangkaian sistem kontrol pengalengan susu pada pabrik produksi susu cair menggunakan sensor suhu, sensor ph, sensor tekanan, sensor proximity, sensor water level, sensor kelembapan.

2. Alat dan Bahan [kembali]

  1. Voltmeter

DC Voltemeter merupakan alat ukur yang digunakan untuk mnegukur tegangan DC.

2. Baterai

     Digunakan sebagai sumber tegangan pada rangkaian.
  Konfigurasi pin

Spesifikasi

2.2 Bahan
1. Resistor
Spesifikasi resistor yang digunakan:
a. Resistor 10 ohm
b. Resistor 220 ohm
c. Resistor 10k ohm

            Datasheet resistor

2. Logic State

3. Transistor NPN

Transistor NPN merupakan jenis transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor. Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal, dan lain lain.
  Spesifikasi dan konfigurasi pin:
Spesifikasi

4. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

Spesifikasi tipe relay: 5VDC-SL-C
Tegangan coil: DC 5V
Struktur: Sealed type
Sensitivitas coil: 0.36W
Tahanan coil: 60-70 ohm
Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
Ukuran: 196154155 mm
Jumlah pin: 5

Konfigurasi Pin

Datasheet Relay

5. Dioda

Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur).

6. LED


7. OP-AMP

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.

8. Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah.
Konfigurasi Pin
Pin 1 : Terminal 1
Pin 2 : Terminal 2
                Spesifikasi Motor DC

9. Buzzer

Buzzer Features and Specifications

Rated Voltage: 6V DC
Operating Voltage: 4-8V DC
Rated current: <30mA
Sound Type: Continuous Beep
Resonant Frequency: ~2300 Hz
Small and neat sealed package
Breadboard and Perf board friendly
10. Switch

Features
• Constant ON resistance for signals ±10V and 100 kHz connection diagram
• tOFF < tON. break before make action
• Open switch isolation at 1.0 MHz -50 dB
• < 1.0 nA leakage in OFF state • TTL. DTL. RTL direct drive compatibility
• Single disable pin turns all sWitches in package OFF

11. POWER SUPPLY

3. Dasar Teori [kembali]

Sensor LM35
Prinsip Kerja: Menggunakan elemen semikonduktor untuk menghasilkan tegangan keluaran yang proporsional dengan suhu.
Kategori:
Pasif/Aktif: Aktif (memerlukan sumber daya eksternal).
Analog/Digital: Analog (menghasilkan tegangan linier terhadap suhu).
Fisika/Kimia/Biologi: Fisika (suhu).
Thermal/Mekanis/Optik: Thermal.

LM35 menggunakan dua transistor diferensial yang memiliki area emitter berbeda. Salah satu transistor memiliki area emitter yang lebih besar, sehingga arus yang mengalir melalui masing-masing transistor akan berbeda. Perbedaan densitas arus ini menghasilkan tegangan pada resistor tertentu, yang proporsional terhadap suhu absolut (dalam Kelvin). Tegangan yang dihasilkan oleh transistor ini, meskipun tergantung pada suhu, perlu diperkuat dan disesuaikan agar sesuai dengan skala Celsius.
Untuk itu, rangkaian menggunakan amplifier penguat (A1) yang berfungsi untuk menjaga tegangan pada basis transistor tetap stabil dan proporsional terhadap suhu absolut, serta memperbaiki hubungan antara output dan suhu. Pada tahap berikutnya, sumber arus konstan (I) digunakan untuk memastikan bahwa arus yang mengalir melalui transistor tetap stabil, yang penting untuk menjaga ketepatan pengukuran suhu.
Setelah sinyal suhu diperoleh, amplifier output (A2) mengonversi tegangan yang sebanding dengan suhu absolut menjadi tegangan yang lebih mudah dibaca dan linear terhadap suhu dalam skala Celsius. Dengan penguatan dan kompensasi dari berbagai komponen ini, LM35 menghasilkan tegangan output yang meningkat sebesar 10 mV untuk setiap kenaikan suhu 1°C, memungkinkan pengguna untuk mengukur suhu dengan presisi tinggi dan linearitas yang sangat baik.
Keseluruhan proses ini memungkinkan LM35 untuk memberikan pengukuran suhu yang akurat dan mudah digunakan dalam aplikasi elektronik, dengan ketepatan tinggi tanpa memerlukan kalibrasi eksternal.

LM35 menghasilkan tegangan output yang berbanding lurus dengan suhu yang diukur. Ketika suhu naik, tegangan output meningkat sebesar 10 mV untuk setiap kenaikan 1°C. Sensor ini memberikan pengukuran suhu yang sangat presisi dan linear tanpa memerlukan kalibrasi eksternal. Semua komponen bekerja bersama untuk menghasilkan sinyal yang dapat diproses lebih lanjut, menjadikan LM35 ideal untuk aplikasi pengukuran suhu dalam berbagai perangkat elektronik.
Dengan prinsip ini, LM35 memberikan kemudahan dalam pengukuran suhu dengan ketepatan yang tinggi dan digunakan secara luas dalam aplikasi pengendalian suhu atau monitoring suhu otomatis.

Spesifikasi Sensor suhu IC LM35 :

Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu25ºC
Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
Bekerja pada tegangan 4 sampai 30 volt. Memiliki arus rendah yaitu kurang dari 60 µA.
Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA. Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

Grafik respon

Sensor Kelembapan HIH 5030
Prinsip Kerja: Menggunakan elemen kapasitif untuk mendeteksi kelembapan relatif udara, menghasilkan tegangan proporsional.
Kategori:
Pasif/Aktif: Aktif (memerlukan sumber daya eksternal).
Analog/Digital: Analog (tegangan berubah dengan kelembapan).
Fisika/Kimia/Biologi: Fisika (kelembapan udara).
Thermal/Mekanis/Optik: Tidak termasuk kategori ini secara langsung
Grafik Respon

Grafik menunjukkan tegangan (V) yang berubah mengikuti variasi kelembapan relatif.

Sensor PH

Rentang Pengukuran: 0 hingga 14 pH.
Resolusi: 0.01 pH (standar).
Akurasi: ±0.1 pH atau lebih baik (tergantung model).
Tegangan Operasi: Biasanya 3.3V atau 5V untuk modul sensor berbasis mikrokontroler.
Output Sensor: Analog (tegangan proporsional dengan pH). Digital (RS485, Modbus, atau I2C untuk sensor industri).
Suhu Operasional: Biasanya 0°C hingga 60°C (untuk sensor standar). Sensor industri dapat bekerja hingga 100°C dengan kompensasi suhu.
Material Elektroda: Kaca khusus tahan terhadap larutan korosif. Bodi pelindung berbahan plastik atau stainless steel untuk aplikasi berat

Resistor

Resistor atau disebut juga dengan hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengukur arus listrik dalam suatu rangkaian elektronika. Satuan dari resistor adalah ohm. Nilai resistor biasanya diawali dengan kode angka ataupun gelang warna yang tedpat di badan resistor. Hambatan resistor disebut juga dengan resistansi. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm :

Op-Amp

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Amplifier Operasional:

Penguat Pembalik:

Istilah berikut digunakan dalam rumus dan persamaan untuk Penguatan Operasional.

· R f = Resistor umpan balik

· R in = Resistor Masukan

· V in = Tegangan masukan

· V keluar = Tegangan keluaran

· Av = Penguatan Tegangan

Penguatan tegangan:

Gain loop dekat dari penguat pembalik diberikan oleh;

Tegangan Keluaran:

Tegangan keluaran tidak sefasa dengan tegangan masukan sehingga dikenal sebagai penguat pembalik .

Penguat Penjumlahan:

Tegangan Keluaran:

Output umum dari rangkaian yang diberikan di atas adalah;

Jumlah Tegangan Input Amplifikasi Terbalik:

jika resistor inputnya sama, outputnya adalah jumlah tegangan input yang diskalakan terbalik,

Jika R 1 = R 2 = R 3 = R n = R

Output yang Dijumlahkan:

Ketika semua resistor dalam rangkaian di atas sama, outputnya adalah jumlah terbalik dari tegangan input.

Jika R f = R 1 = R 2 = R 3 = R n = R;

V keluar = – (V 1 + V 2 + V 3 +… + V n )

Penguat Non-Pembalik:

Istilah yang digunakan untuk rumus dan persamaan Penguat Non-Pembalik.

· R f = Resistor umpan balik

· R = Resistor Tanah

· V masuk = Tegangan masukan

· V keluar = Tegangan keluaran

· Av = Penguatan Tegangan

Keuntungan Penguat:

Gain total penguat non-pembalik adalah;

Tegangan Keluaran:

Tegangan output penguat non-pembalik sefasa dengan tegangan inputnya dan diberikan oleh;

Unity Gain Amplifier / Buffer / Pengikut Tegangan:

Jika resistor umpan balik dilepas yaitu R f = 0, penguat non-pembalik akan menjadi pengikut / penyangga tegangan

Penguat Diferensial:

Istilah yang digunakan untuk rumus Penguat Diferensial.

· R f = Resistor umpan balik

· R a = Resistor Input Pembalik

· R b = Resistor Input Non Pembalik

· R g = Resistor Ground Non Pembalik

· V a = Tegangan input pembalik

· V b = Tegangan Input Non Pembalik

· V keluar = Tegangan keluaran

· Av = Penguatan Tegangan

Keluaran Umum:

tegangan keluaran dari rangkaian yang diberikan di atas adalah;

Keluaran Diferensial Berskala:

Jika resistor R f = R g & R a = R b , maka output akan diskalakan perbedaan dari tegangan input;

Perbedaan Penguatan Persatuan:

Jika semua resistor yang digunakan dalam rangkaian adalah sama yaitu R a = R b = R f = R g = R, penguat akan memberikan output yang merupakan selisih tegangan input;

V keluar = V b – V a

Penguat Pembeda

Penguat Operasional jenis ini memberikan tegangan output yang berbanding lurus dengan perubahan tegangan input. Tegangan keluaran diberikan oleh;

Input gelombang segitiga => Output gelombang persegi panjang

Input gelombang sinus => Output gelombang kosinus

Penguat Integrator

Penguat ini memberikan tegangan keluaran yang merupakan bagian integral dari tegangan masukan.

Kapasitor

Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan eletron selama waktu tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan dipisahkan oleh dua penyekat tiap konduktor disebut keeping

beberapa fungsi kapasitor diantaranya:

Fungsi kapasitor sebagai kopling penghubung antara rangkaian. Kopling kapasitor akan memblok tegangan DC dan mengalirkan sinyal AC.
Sebagai penyaring atau filter untuk meredam tegangan ripple pada rangkaian power supply.
Sebagai peredam noise pada rangkaian.
Kapasitor sebagai penghemat daya listrik PLN.
Sebagai pelindung saklar dari loncatan api pada saat terhubung terutama pada tegangan tinggi.

Ground

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

Kegunaan ground

Titik kembalinya arus atau sinyal listrik
Pelindung terhadap gelombang elektromagnetik dari udara sekitar
Pengaman setrum jika ada kerusakan (ground sesungguhnya)
Titik patokan (referensi) tegangan atau sinyal dari berbagai titik di rangkaian
Menghilangkan dengung pada penguat audio
Mengurangi noise pada penguat audio (amplifier)dll

Baterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

Prinsip operasi

Baterai mengubah energi kimia lansung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit

Transistor NPN

Istilah PNP dan NPN diambil dari polaritas arus yang bekerja pada transistor. NPN artinya tipe transistor yang bekerja atau mengalirkan arus negative dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emitor menuju ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor tersebut diberikan arus positif pada basisnya.

Sebalknya transistor PNP mengalirkan arus dari emitor menuju kolektor. Emitor difungsikan sebagai input dan kolektor sebagai outpurnya jika nasisnya dialiri arus negative.

Sensor proximity

merupakan sensor yang digunakan untuk mendeteksi perubahan jarak pada suatu benda. Proses tersebut terjadi tanpa adanya kontak fisik. Sensor proximity sering disebut juga dengan sensor jarak. Sensor proximity menggunakan pengantar radiasi elektromagnetik dalam prosesnya. Hal ini yang membuat perangkat dapat mendeteksi keberadaan benda atau kondisinya meskipun tanpa ada kontak fisik.

Sensor proximity sering digunakan untuk kepentingan yang sangat beragam, diantaranya ada yang digunakan untuk mendeteksi bahan. Selain itu, ada juga yang digunakan untuk mendeteksi lingkungan yang berbeda. Pengaplikasiannya yaitu seperti digunakan pada smartphone atau pun berbagai perangkat elektronik lainnya. Sensor proximity juga sering digunakan untuk beragam mesin industri. Misalnya seperti mesin plastik, mesin pengolah logam, mesin cetak dan lain sebagainya. Sensor proximity bisa disingkat sebagai P-Sensor.

Cara Kerja Sensor Proximity

• Untuk melakukan deteksi pergerakan objek di sekitarnya, sensor proximity memanfaatkan adanya radiasi elektromagnetik (medan elektromagnetik), dimana sensor jarak tersebut akan mengatur interval nominal supaya dapat melaporkan objek yang terdeteksi.

• Jadi, saat ada benda atau objek yang mendekati sensor maka akan tercipta sebuah sinyal. Benda atau objek tersebut dapat bersifat logam maupun non logam. Kemudian signal tersebut akan dihubungkan dengan berbagai sistem otomatisasi.

• Sensor proximity terdiri dari device elektronik solid state yang tampilannya dalam kondisi terbungkus. Dengan keadaan terbungkus, maka akan melindungi perangkat tersebut dari getaran, korosif, atau pun cairan dan kimiawi yang berlebihan.

• Dalam proses kerjanya, sensor gerak ini bisa diandalkan. Selain memiliki nilai akurat yang tinggi, sensor tersebut juga bisa digunakan untuk mendeteksi benda-benda yang sangat kecil sekalipun.

Sensor MPXA6115A6U

Sensor tekanan adalah sensor untuk mengukur tekanan suatu zat.Satuan tekanan sering digunakan untuk mengukur kekuatan dari suatu cairan atau gas.

Satuan tekanan dapat dihubungkan dengan satuan volume (isi) dan suhu. Semakin tinggi tekanan di dalam suatu tempat dengan isi yang sama, maka suhu akan semakin tinggi. Hal ini dapat digunakan untuk menjelaskan mengapa suhu di pegunungan lebih rendah dari pada di dataran rendah, karena di dataran rendah tekanan lebih tinggi.

Sensor seri MPXxx6115A mengintegrasikan on-chip, op amp bipolar sirkuit dan network resistor film tipis untuk memberikan sinyal output tinggi dan kompensasi suhu. Bentuk kecil faktor dan keandalan tinggi dari integrasi chip membuat tekanan ada pilihan yang logis dan ekonomis untuk perancang sistem.

Grafik Tegangan Output Sensor Tekanan MPXA6115A6U

Light Emitting Code (LED)

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya. Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Simbol dan Bentuk LED (Light Emitting Diode)

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.

Power Supply

Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :

Gambar simbol power supply

Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika. Konsep yang digunakan dalam sebuah volt meter DC hampir sama dengan konsep pada ampere meter. Pada volt meter arus searah atau DC volt meter tahanan shunt atau shunt resistor dipasang seri dengan kumparan putar magnet permanen (permanent magnet moving coil) PMMC yang berfungsi sebagai pengali (multiplier).

Ground

Ground atau pertanahan adalah bagian dari peralatan listrik rumah. Namun kebanyakan dari masyarakat Indonesia sudah terbiasa menyebut pertanahan atau gruond ini dengan kata arde. Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Ground dalam rumah terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.

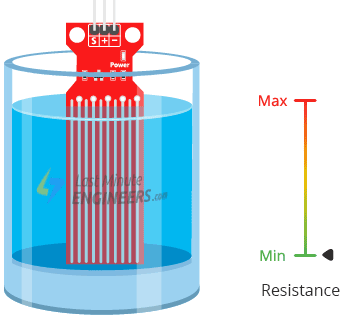

Water Level Sensor

Sensor level air/sensor deteksi kebocoran adalah modul 3-pin yang mengeluarkan sinyal analog (umumnya 0 hingga 500) yang menunjukkan perkiraan kedalaman perendaman air. Bila digunakan bersama resistor penarik, sensor ini dapat digunakan sebagai perangkat digital untuk menunjukkan keberadaan air.

Sensor ini memiliki serangkaian sepuluh jejak tembaga yang terbuka, lima di antaranya adalah jejak daya dan lima adalah jejak indra. Jejak-jejak ini saling bertautan sehingga ada satu jejak indra di antara setiap dua jejak daya. Biasanya jejak-jejak ini tidak terhubung tetapi dijembatani oleh air saat terendam.

Rangkaian konduktor paralel yang terbuka, bersama-sama bertindak sebagai resistor variabel (seperti potensiometer) yang resistansinya bervariasi sesuai dengan ketinggian air. Perubahan resistansi sesuai dengan jarak dari atas sensor ke permukaan air. Resistansi berbanding terbalik dengan ketinggian air:

Semakin banyak air yang terendam sensor, konduktivitasnya akan semakin baik dan akan menghasilkan resistansi yang lebih rendah.
Semakin sedikit air yang terendam sensor, konduktivitasnya akan semakin buruk dan akan menghasilkan resistansi yang lebih tinggi.

Sensor menghasilkan tegangan keluaran sesuai dengan resistansi, yang dengan pengukuran kita dapat menentukan level air.

Untuk terhubung ke papan Grove:

3 pin dalam modul tersebut adalah:

Pin S (Sinyal) adalah keluaran analog yang akan dihubungkan ke salah satu masukan analog pada Arduino Anda.

Pin + (VCC) memasok daya untuk sensor. Sebaiknya sensor diberi daya dengan tegangan 3,3V – 5V. Harap perhatikan bahwa keluaran analog akan bervariasi tergantung pada tegangan yang diberikan untuk sensor.

– (GND) adalah koneksi ground.

Pertama, Anda perlu menyalurkan daya ke sensor. Untuk itu, Anda dapat menghubungkan pin + (VCC) pada modul ke 5V pada Arduino dan pin – (GND) ke ground.

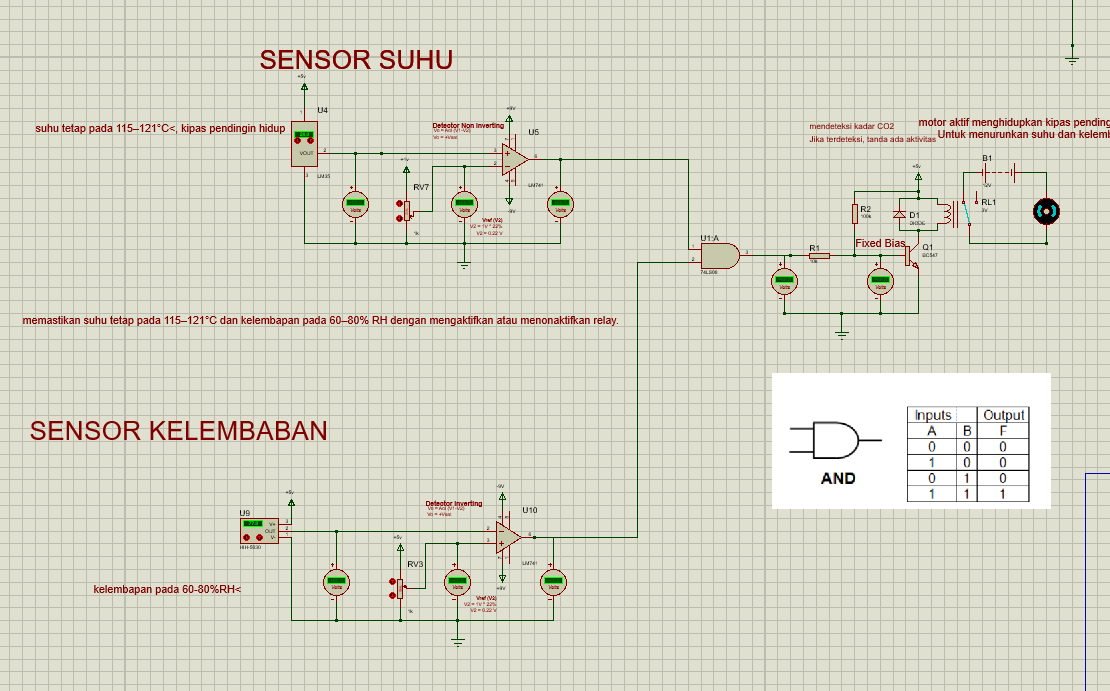

4. Percobaan[kembali]
